تصور کنید بهترین خودروی جهان را دارید، اما باک بنزین آن سوراخ است یا ورودی بنزین آن مسدود شده است. تمام قدرت موتور بی‌فایده خواهد بود. در دنیای گوشی‌های هوشمند، فلت شارژ یا همان برد شارژ (Sub Board)، دقیقاً نقش ورودی انرژی را دارد.

بسیاری از کاربران فکر می‌کنند وقتی گوشی شارژ نمی‌شود، فقط یک سوراخ USB ساده خراب شده است. اما واقعیت بسیار پیچیده‌تر است. آن پورت کوچک در پایین گوشی، دروازه‌ای به یک بخش الکترونیکی پیچیده است که نه تنها مسئول زنده نگه داشتن باتری است، بلکه صدای شما را به گوش مخاطب می‌رساند و آنتن‌دهی گوشی را مدیریت می‌کند.

ما در اس ام اس پارت ، روزانه با صدها مشتری روبرو می‌شویم که از شارژ نشدن گوشی یا قطع شدن فست شارژ کلافه شده‌اند. در این مقاله به صورت کلی به بررسی فلت شارژر خواهیم پرداخت. به http://smsgsm.com خوش آمدید؛ جایی که سلامت باتری گوشی شما اولویت ماست.اگر شما هم به این قطعه نیاز دارید، همین حالا اقدام کنید.

بررسی ساختار کلی فلت شارژ

در تعمیرات موبایل، واژه‌های سوکت شارژ، فلت شارژ و برد شارژ گاهی به جای هم استفاده می‌شوند، اما این سه دارای تفاوتهایی هستند با ما همراه شوید تا با این قطعات آشنا شوید.

سوکت شارژ (Connector): قطعه فلزی نری/مادگی (MicroUSB, Type-C, Lightning) است که کابل شارژر داخل آن می‌رود.
برد شارژ / فلت شارژ (Charging Board / Flex): در گوشی‌های امروزی، سوکت شارژ به تنهایی روی مادربرد لحیم نمی‌شود. بلکه روی یک برد کوچک جداگانه در پایین گوشی نصب است. این برد شامل قطعات زیر است:

میکروفون دهنی (Main Mic): صدایی که هنگام مکالمه می‌رود، از طریق میکروفونِ نصب شده روی همین برد ضبط می‌شود.
کانکتور آنتن (Coaxial Connector): سیم آنتن هوایی به این برد وصل می‌شود.
سوکت هدفون (Jacks): در گوشی‌های میان‌رده، جک 3.5 میلی‌متری صدا روی این برد است.
قطعات محافظتی (ICs & Components): مهم‌ترین بخش که شامل خازن‌ها، دیودها و آی‌سی‌های محافظت در برابر نوسان است.

توجه داشته باشید، وقتی می‌گوییم تعویض فلت شارژ، معمولاً منظور تعویض کل این برد پایینی است، نه فقط آن سوکت فلزی.

کابوس فست شارژ و قطعات فیک

بزرگترین شکایتی که کاربران بعد از تعمیر گوشی دارند چیست؟ گوشی من قبلاً در 40 دقیقه شارژ می‌شد، الان 3 ساعت طول می‌کشد!چرا این اتفاق می‌افتد؟ پاسخ در کلمه IC نهفته است.

تکنولوژی‌های شارژ سریع مثل Super Fast Charge سامسونگ، Turbo Charge شیائومی یا PD آیفون، نیازمند یک مذاکره بین شارژر و گوشی هستند. این مذاکره توسط چیپ‌ست‌های روی برد شارژ انجام می‌شود. انواع فلت شارژر موجود رد بازار ایران به شرح زیر است:

بردهای کپی (بازاری/بدون IC): این بردها ارزان‌ترین مدل‌های بازار هستند. سازندگان این بردها برای کاهش هزینه، تمام خازن‌ها، مقاومت‌ها و آی‌سی‌های محافظ را حذف کرده‌اند و فقط مسیر مثبت و منفی برق را وصل کرده‌اند. نتیجه؟ گوشی دیگر فست شارژ را تشخیص نمی‌دهد و با کمترین سرعت ممکن شارژ می‌شود. همچنین خطر انفجار باتری به دلیل عدم کنترل ولتاژ وجود دارد.
بردهای اورجینال (Full IC / روکاری): این بردها دقیقاً مشابه نمونه فابریک کارخانه هستند. تمام قطعات الکترونیکی روی آن‌ها نصب شده است. این یعنی پشتیبانی کامل از فست شارژ، انتقال دیتای USB به کامپیوتر و کیفیت صدای شفاف میکروفون. در اس ام اس پارت، تمرکز ما بر تامین این نوع بردهاست.

نشانه‌های خرابی فلت شارژ چیست؟

قبل از اینکه دکمه افزودن به سبد خرید را در smsgsm.com بزنید، بیایید مطمئن شویم مشکل از برد شارژ است و با نشانه‌های خرابی فلت شارژر آشنا شوید.

قطع و وصل شدن شارژ (لقی سوکت)

اگر مجبورید کابل شارژ را در زاویه خاصی کج کنید یا با کش دور گوشی بپیچید تا شارژ شود، پایه‌های داخلی سوکت شکسته یا از روی برد جدا شده‌اند. این خطرناک است و می‌تواند باعث جرقه و آتش‌سوزی شود.

علامت رطوبت تشخیص داده شد (Moisture Detected)

گاهی گوشی خشک است اما این ارور را می‌دهد. این نشان‌دهنده سولفاته شدن پین‌های داخلی پورت شارژ (معمولاً Type-C) یا خرابی سنسور رطوبت روی برد شارژ است.

مشکل میکروفون

اگر در تماس‌ها مخاطب می‌گوید صدای شما قطع و وصل می‌شود، ضعیف است یا اصلا نمی‌آید، اما در حالت اسپیکر (Speakerphone) صدا خوب است، به احتمال 99% میکروفون روی برد شارژ خراب شده است (چون در حالت اسپیکر، گوشی از میکروفون بالای گوشی استفاده می‌کند).

پرش آنتن و ضعف سیگنال

برد پایین گوشی، نقش زمین (Ground) آنتن را بازی می‌کند. یک فلت شارژ بی‌کیفیت می‌تواند باعث شود آنتن‌دهی گوشی در مکان‌های سربسته به شدت افت کند.

انواع سوکت و فلت در بازار

فلت شارژر دارای انواع مختلفی است که با هم به بررسی این مدلها خواهیم پرداخت:

Micro USB: نسل قدیمی که ذوزنقه‌ای شکل بود و فقط از یک طرف وارد می‌شد. این سوکت‌ها زود گشاد می‌شوند.

Type-C: استاندارد جدید، دو طرفه و با پین‌های بسیار زیاد (تا 24 پین). تعمیر و تعویض این سوکت‌ها نیازمند دقت میکروسکوپی است و معمولاً تعویض کل برد به صرفه‌تر و مطمئن‌تر است.
Lightning: پورت اختصاصی اپل که پین‌های آن روی قسمت بیرونی کابل است، اما سوکت داخل گوشی (که روی فلت است) ممکن است دچار فرسودگی یا انباشت جرم شود.

قیمت فلت شارژ گوشی؛ هزینه امنیت باتری

در بخش قیمت فلت شارژ گوشی سایت اس ام اس پارت، ممکن است تفاوت قیمت‌هایی را ببینید. عوامل مختلفی در قیمت فلت شارژر تاثیرگذارند. در ادامه به بررسی این موارد خواهیم پرداخت.

نوع برد (فول اجزا vs معمولی): برد شارژ فول آی‌سی ممکن است دو برابر برد معمولی قیمت داشته باشد. اما این اختلاف قیمت، تضمین‌کننده این است که باتری چند میلیونی گوشی شما خراب نشود و قابلیت فست شارژ حفظ شود.
تکنولوژی ساخت: فلت‌های شارژ گوشی‌های پرچمدار (سری S سامسونگ یا Pro آیفون) دارای لایه‌های محافظتی پیچیده‌تر و میکروفون‌های استودیویی هستند که قیمت را بالا می‌برد.
اصالت (Service Pack): گران‌ترین و بهترین نوع، قطعات سرویس پک شرکتی هستند که در بسته‌بندی پلمپ شرکت سازنده عرضه می‌شوند.

هرگز به خاطر اختلاف قیمتی اندک، سراغ برد شارژ بدون IC نروید. هزینه‌ای که بعداً برای تعویض باتری باد کرده یا آی‌سی تغذیه سوخته خواهید پرداخت، صدها برابر بیشتر خواهد بود.

راهنمای خرید هوشمندانه از SMS Part

چرا تعمیرکاران حرفه‌ای سراغ SMS Part می‌آیند؟ چون آن‌ها نمی‌خواهند مشتری دوباره برگردد! چون میدانند اس ام اس پارت یکی از مجموعه‌های برتر قطعات موبایل است که اولویت خود را بر کیفیت گذاشته است. ما در اس ام اس پارت با تعهد بر موارد زیر توانسته ایم رضایت شما عزیزان را جلب نماییم.

تست جریان‌کشی: ما می‌دانیم که مهم‌ترین وظیفه این قطعه، عبور جریان است. قطعات ما استانداردهای عبور آمپر بالا (3A تا 5A برای شارژرهای 33 وات و بالاتر) را پاس می‌کنند.
تنوع مدل‌ها: از قدیمی‌ترین مدل‌های هواوی تا جدیدترین سری‌های آیفون و شیائومی، ما کامل‌ترین آرشیو سوکت و برد شارژ را داریم.
شفافیت در فروش: ما در توضیحات محصول صادقانه می‌نویسیم که آیا محصول روکاری، اصلی چین (High Copy) یا سرویس پک است. شما دقیقاً می‌دانید چه چیزی می‌خرید.

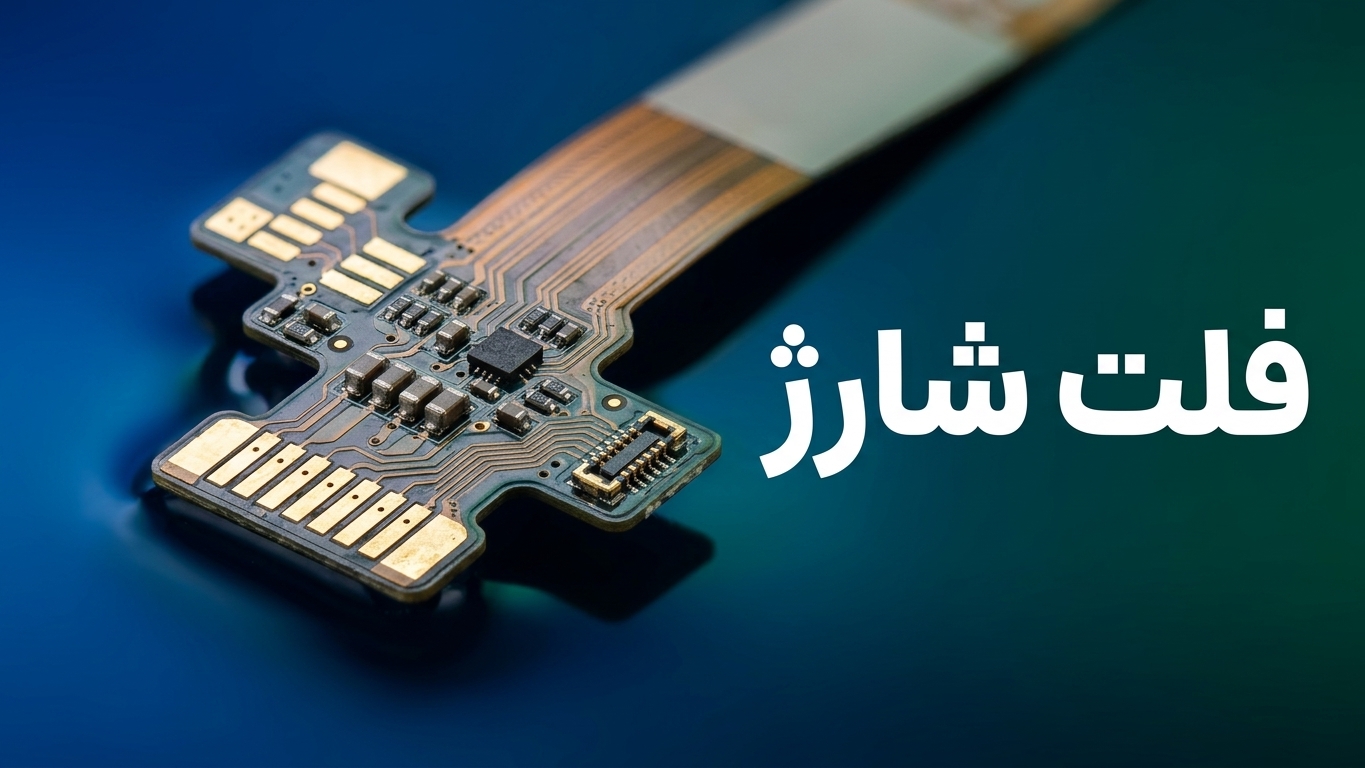

فلت شارژ

نکته مهم برای نصب

هنگام تعویض برد شارژ، حتماً به فلت مین (Main Flex) که این برد را به مادربرد وصل می‌کند دقت کنید. گاهی خرابی از خود برد شارژ نیست، بلکه کانکتور سر فلت رابط گشاد شده است. همچنین، لاستیک‌های دور میکروفون و توری‌های ضد گرد و غبار را حتماً از برد قدیمی به برد جدید منتقل کنید تا کیفیت صدا و خاصیت ضدآبی حفظ شود.

جمع‌بندی

فلت شارژ گوشی که اغلب به صورت برد شارژ یا Sub Board عرضه می‌شود ، قسمت اصلی تامین انرژی و ارتباطات کابلی تلفن همراه است. این قطعه مهم، فراتر از یک درگاه فیزیکی برای اتصال شارژر عمل می‌کند؛ این برد میزبان میکروفون اصلی مکالمه، اتصالات آنتن، و از همه مهم‌تر، مدارات مجتمع (ICs) و خازن‌هایی است که وظیفه مدیریت ولتاژ ورودی و فعال‌سازی پروتکل‌های شارژ سریع (Fast Charge) را بر عهده دارند. خرابی این قطعه نه تنها منجر به عدم شارژ یا شارژ کند می‌شود، بلکه می‌تواند عامل اصلی مشکلاتی همچون ضعف آنتن‌دهی، قطع شدن صدای مکالمه و عدم شناسایی گوشی توسط کامپیوتر باشد.

در بازار قطعات یدکی، تمایز بین بردهای معمولی (بدون IC) و بردهای اصلی (Full IC) بسیار مهم است. بردهای ارزان‌قیمت فاقد قطعات محافظتی هستند و استفاده از آن‌ها می‌تواند منجر به آسیب جدی به مدار تغذیه و باتری شود. فروشگاه اینترنتی SMS Part (http://smsgsm.com/) به عنوان مرجع تخصصی قطعات موبایل، با تمرکز بر عرضه بردهای شارژ اورجینال و فول‌اجزا، تضمین می‌کند که پس از تعویض قطعه، قابلیت‌های فست شارژ و کیفیت شفاف مکالمه دقیقاً مانند روز اول بازگردد. ما با ارائه تنوعی بی‌نظیر برای برندهای سامسونگ، شیائومی و اپل، و تضمین سلامت فیزیکی و فنی کالا، انتخابی مطمئن برای احیای گوشی شما هستیم. برای ثبت سفارش همین حالا اقدام نمایید و فلت شارژر باکیفیت را با قیمت مناسب تهیه نمایید.
